유선 매체와 규격
전기신호와 광신호를 실제로 흘려보내는 케이블은 용도에 따라 여러 종류가 있고, 각 케이블마다 "얼마나 빠르게, 얼마나 멀리 보낼 수 있는가"를 정한 규격(표준)이 있습니다. 같은 회사에서 만든 장비끼리만 통신할 수 있다면 불편하기 때문에, 세계 여러 나라가 함께 규격을 정해서 어떤 제품을 사도 서로 연결할 수 있게 만들어 놓은 것입니다.
케이블을 눌러 특징을 확인해 보세요
규격별 최대 전송 속도 비교 (단위: Gbps, 로그 눈금)
커넥터도 규격의 일부
케이블 끝에 꽂는 커넥터의 모양도 규격으로 정해져 있습니다. 커넥터 규격이 통일되어 있기 때문에 제조사가 달라도 같은 포트에 꽂아 쓸 수 있습니다.
사진을 클릭하면 크게 볼 수 있습니다. (Wikimedia Commons의 CC BY-SA 무료 이미지, 출처 표시)

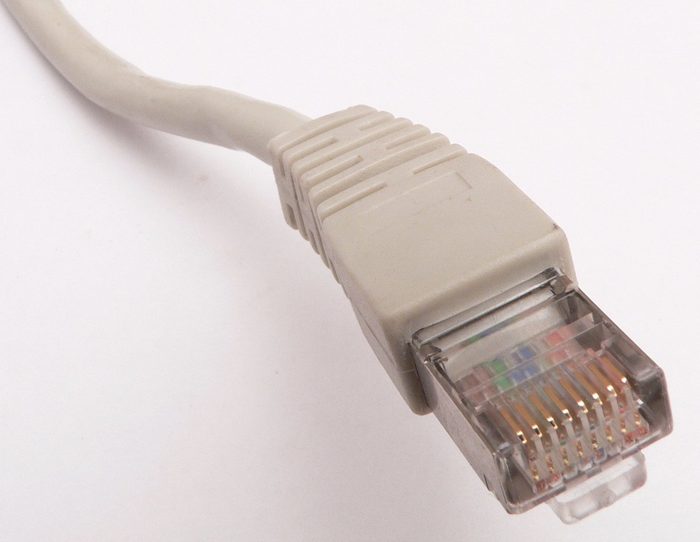

RJ45
8핀(8P8C) 모듈러 커넥터로, 딸깍 소리를 내며 꽂히는 투명한 플라스틱 클립 형태입니다.
사용 케이블: UTP(Cat5e/6/6a) 랜선

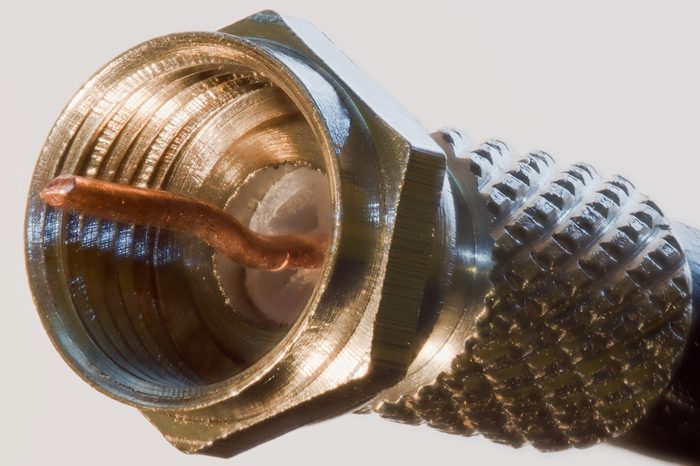

F형 커넥터
나사를 돌려서 고정하는 원통형 커넥터로, 가운데 구리 심선이 핀처럼 돌출되어 있습니다.
사용 케이블: 동축케이블(케이블TV·인터넷 모뎀)

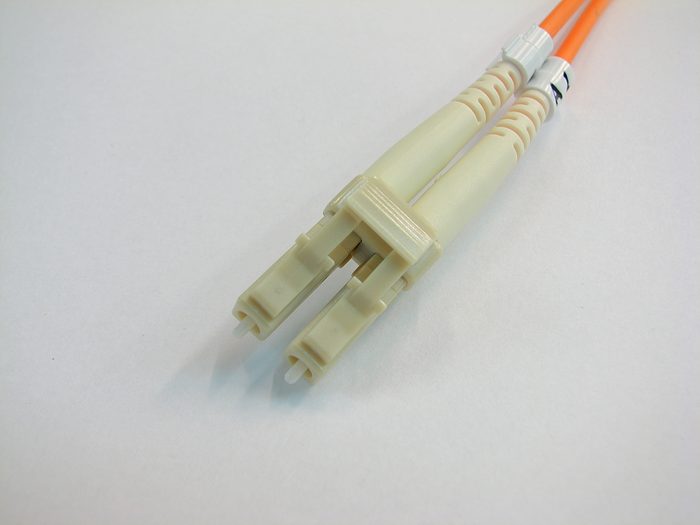

LC 커넥터
아주 작은 사각형에 푸시-풀(누르면 잠기고 당기면 빠짐) 방식이라, 좁은 공간에 촘촘히 꽂을 수 있습니다.
사용 케이블: 광케이블(멀티모드/싱글모드), 데이터센터에서 특히 많이 사용

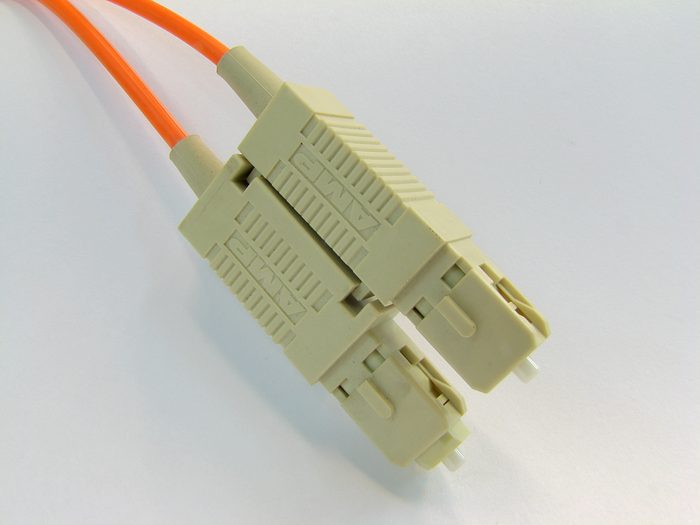

SC 커넥터
LC보다 조금 더 큰 사각형 커넥터로, 역시 푸시-풀 방식이며 초기 광통신 장비에서 널리 쓰였습니다.
사용 케이블: 광케이블, 통신사·구형 광네트워크 장비
핵심 정리
- 유선 매체는 UTP(꼬임선), 동축케이블, 광케이블 등 종류가 다양합니다.
- 각 매체는 Cat5e/6, 싱글모드/멀티모드 같은 규격으로 속도와 거리가 정해집니다.
- 규격이 통일되어 있어 제조사가 달라도 서로 연결해 쓸 수 있습니다.
- 전파망원경에서는 관측소 안 짧은 구간에 동축케이블을, 사이트 사이 먼 구간에 광케이블을 주로 쓰는데, 실제로 신호가 오가는 전체 경로는 신호 전송 시스템 편에서 다룹니다.
